可拆卸接頭

可拆卸接頭是泵、閥門等設備與管道連接的新產品，通過全螺栓把它們連接起來，使其成為一個整體，并有一定的位移量，這樣就可以在安裝維修時，根據現場安裝尺寸進行調整。可拆卸全絲傳力接頭在工作時，可以把軸向推力傳還至整個管道。這樣不僅提高工作效率，而切對泵、閥門等設備起到一定保護作用。單法蘭傳力接頭適用于一邊與法蘭連接，一邊管道焊接。安裝時調節產品兩端與管道或法蘭的安裝長度，安裝和焊接完畢后，對角依次均...

質量穩定：實行全過程質量監控，細致入微，全方位檢測!
公司電話：0371-64032688
價格合理：內部成本控制，減少了開支，讓利于客戶!
業務咨詢：13938406796 / 15838275686
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期!
在線咨詢 QQ：2571533716

恒眾產品中心

Product center

全國統一訂購熱線
13938406796

可拆卸接頭功能介紹

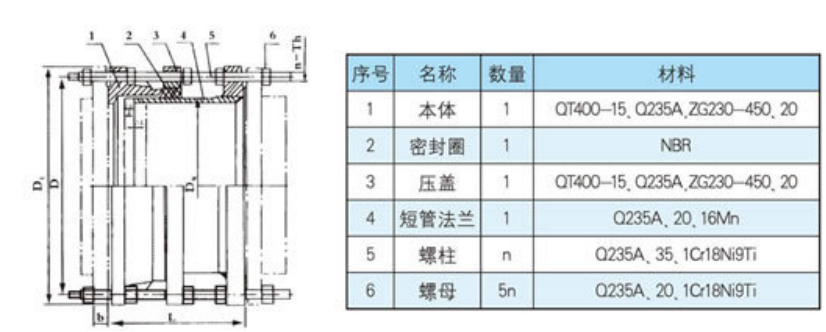

可拆卸接頭是由本體、密封圈、壓蓋、伸縮短管等主要部件組成。適用于兩邊均與法蘭連接的管道中，安裝時調節產品兩端與法蘭的安裝長度，對角集資均勻擰緊壓蓋螺栓，使其成為以整體，并有一定的位移量，方便安裝維修時，根據現場尺寸進行調整。在工作時可以反軸向推力傳遞至整個管道。優點：安裝簡單方便、方便閥門安裝。在法蘭松套補償接頭的基礎上增設法蘭短管及傳力螺桿而成，次類型的補償接頭與松套補償接頭和松套限位補償接頭不同的是它的補償量是指在安裝及拆卸過程中的調節量，一旦將所有的螺母擰緊，它是剛性連接的，可以傳遞軸心力，從而保護閥門、泵等設備。

可拆卸接頭適用范圍

C2F/VSSJAF型可拆卸接頭適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。

可拆卸接頭安裝簡要說明：

C2F/VSSJAF型可拆卸接頭適用于兩邊均與法蘭連接的管道中，安裝時調整產品兩端與法蘭的安裝長度，對角依次均勻擰緊壓螺栓，使其成為一個整體，并有一定的位移量，方便安裝維修時，根據現場尺寸進行調整在工作時，可以把軸向推力傳遞至整個管道。

可拆卸全絲傳力接頭材質：

Q235、QT400-15、QT450-10、SS304、SS316。

公稱通徑 DN	管子外徑 Dw	法蘭連接尺寸				總長 L	安裝尺寸		伸縮量	重量/ kg
		法蘭外徑 D	螺栓孔* 圓直徑D1	螺栓孔			安裝尺寸
		法蘭外徑 D	螺栓孔* 圓直徑D1	n/個	do		min	max
65	76	160	130	4			420	180	40	11.8
80	89	190	150		18	460				13.5
100	114	210	170							18.6
125	140	240	200	8						23.8
150	168	265	225							30.4
200	219	320	280							36.9
250	273	375	335	12						49.6
300	325	440	395		22	485 495	445	195	50	61.5
350	377	490	445							79.3
400	426	540	495	16						91.2
450	480	595	550	16						104.1
500	530	645	600	20						123.2
600	630	755	705	20	26	510	465	215		169.8
700	720	860	810	24	26	510	465	215		208.9
800	820	975	920		30	540	380	320	60	346.I
900	920	1075	1020							380.6
1000	1020	1175	1120	28						438.8
1200	1220	1405	1340	32	33	580	400	340		646.7
1400	1420	1630	1560	36	36	580	400	340		843.6
1600	1620	1830	1760	40	36	600	410	350		1189.7
1800	1820	2045	1970	44	39	600	410	350		1394.8
2000	2020	2265	2180	48	42	660	430	370		1665.5
2200	2220	2475	2390	52						2056.7
2400	2420	2685	2600	56						2350.1
2600	2620	2905	2810	60	48	750	490	410	80	2720.4
2800	2820	3115	3020	64						3053.2
3000	3020	3315	3220	68						3460.3
3200	3220	3525	3430	72						3912.6
