VSSJA-2(B2F)型雙法蘭限位伸縮接頭





【產品名稱】：VSSJA-2(B2F)雙法蘭限位伸縮接頭
【產品別名】：雙法蘭伸縮接頭  雙法蘭限位伸縮器
【產品規格】：【DN40mm-DN3000mm】
【產品認證】：ISO9001-2008
【產品壓力】：0.25--2.5
【執行標準】：GB/T12465-2007
【連接方式】：法蘭和焊接
【適用范圍】：【弱酸、弱堿、弱腐蝕類、油、熱水、冷水等】
【產品材質】：碳鋼，不銹鋼.
【產品顏色】：藍色 l綠色 可根據客戶要求調色.
【工作溫度】：-40度至160度
產品介紹：      B2F（VSSJA-2）雙法蘭限位伸縮接頭是由本體、密封圈、壓蓋、伸縮短管等主要部件組成。在松套伸縮接頭原有性能的基礎上增設限位裝置，在大伸縮量處用雙螺母鎖定。B2F（VSSJA-2）雙法蘭限位伸縮接頭適用于兩邊均與法蘭連接，安裝時調整產品兩端連接長度，對角依次均勻擰緊壓蓋螺栓，再調整好限位螺母，這樣就能讓管道自由伸縮，鎖定伸縮量，確保管道的安全運行。
產品優勢：      B2F（VSSJA-2）雙法蘭限位伸縮接頭是由本體、密封圈、壓蓋、伸縮短管等主要部件組成。在松套伸縮接頭原有性能的基礎上增設限位裝置，在大伸縮量處用雙螺母鎖定。管道在允許的伸縮量中可以自由伸縮，一旦超過其大伸縮量就起到限位，確保管道的安全運行，特別適用于有振動或有一定斜度及拐彎的管路中的連接。
     該產品伸縮量大、安裝方便快捷。適用于兩端法蘭連接的管道上面。B2F(VSSJA-2)雙法蘭限位伸縮接頭能夠?qū)崿F(xiàn)管道軸向位移的補償，并且能夠大大減少管道運行時的軸向推力，從而延長管道的使用壽命，保護線路的安全運行。并且安裝在管道線路上能夠方便閥門的拆裝與維護，并且能夠克服地陷對管道線路造成的不良影響。
產品特點：      B2F(VSSJA-2)雙法蘭松套限位伸縮接頭適用于管道線路兩端都是法蘭連接。安裝時調整產品兩端與管道或法蘭的安裝長度，對角均勻擰緊壓蓋螺栓，再調整好限位螺母，這樣就能讓管道在伸縮量范圍內可以自由伸縮，鎖定伸縮量，管道的安全運行。1 伸縮量大，使用壽命長。2 方便閥門的拆裝，有利于管線的定期維護。3 本產品能夠有效地起到保護管線避免受到地陷帶來的不良影響。4 材質優良，運行穩定。B2F(VSSJA-2)雙法蘭限位伸縮接頭適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。
產品安裝：      B2F型雙法蘭松套限位伸縮接頭適用于兩邊均與法蘭連接，安裝時調整產品兩端與法蘭的連接長度，對角依次均勻擰緊壓蓋螺栓，再調整好限位螺母，這樣就能讓管道在伸縮量范圍內可以自由伸縮，鎖定伸縮量，確保管道的安全運行。
     雙法蘭松套限位伸縮接頭型號VSSJA一2或B2F型，管道兩邊法蘭的連接方式，安裝在管道上可以和閥門連接，既補償了管道的伸縮量又對閥門的維修提供了方便。
雙法蘭松套限位伸縮接頭是由松套伸縮接頭和一個法蘭限位短管組合而成。雙法蘭松套限位伸縮接頭能防止管道因超量位移導致補償接頭的泄漏和損壞，主要用于在允許位移范圍內吸收軸向位移和承受軸向壓力推力的管道松套連接。

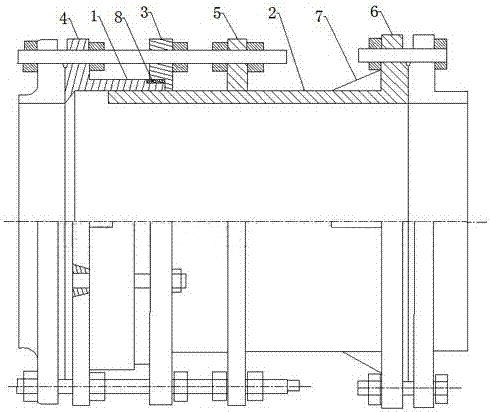

產品示意圖：

技術參數：

法蘭松套限位伸縮接頭基本尺寸(PN0.6 1.0MPa)

公稱尺寸 DN	管子外徑DW		外形尺寸			伸縮量δ	法蘭連接尺寸
	DW	D0	L	L2	L1		0.6Mpa			1.OMpa
							D	K	n-do	D	K	n-do
65	76	76	340	340	105	±25	160	130	4-￠14	185	145	4-￠18
80	89	89					190	150	4-￠18	200	160	8-￠18
100	108	108					21O	170		220	180
	114	114
125	133	133					240	200	8-￠18	250	210
	140	140
150	159	159					265	255		285	240	8-￠23
	168	168
200	219	219					320	280		340	295
250	273	273					375	335	12-￠18	395	350	12-￠23
300	325	325	350	370	130	±32.5	440	395	12-￠23	445	400	16-￠22
350	377	377					490	445		505	460	16-￠26
400	426	426					540	495	16-￠23	565	515	20-￠26
450	480	480					595	550		615	565
500	530	530					645	600	20-￠23	670	620	20-￠30
600	630	630					755	705	20-￠27	780	725	24-￠30
700	720	720					860	810	24-￠27	895	840	24-￠33
800	820	820	590	600	220	±65	975	920	24-￠30	1015	950	28-￠33
900	920	920					1075	1020		1115	1015	28-￠36
1000	1020	1020					1175	1120	28-￠30	1230	1160	28-￠36
1200	1220	1220					1405	1340	32-￠33	1455	1380	32-￠40
1400	1420	1424		640			1630	1560	36-￠36	1675	1590	36-￠42
1600	1620	1624					1830	1760	40-￠36	1915	1820	40-￠48
1800	1820	1824					2045	1970	44-￠39	2115	2020	44-￠48
2000	2020	2026					2265	2180	48-￠42	2325	2230	48-￠48
2200	2220	2226					2475	2390	52-￠42	2550	2440	52-￠56
2400	2420	2426					2685	2600	56-￠42	2760	2650	56-￠56
2600	2620	2626	600	710	240	±75	2905	2810	60-￠48	2960	2850	60-￠56
2800	2820	2826					3115	3020	64-￠48	3180	3070	64-￠56
3000	3020	3026					3315	3220	68-￠48	3405	3290	68-￠60
3200	3220	3230					3525	3430	72-￠48	-	-	-
3400	3420	3432					3735	3640	76-￠48	-	-	-
3600	3620	3632					3970	3860	80-￠56	-	-	-

法蘭松套限位伸縮接頭基本尺寸(PN1.6 2.5Mpa)

公稱尺寸DN	管子外徑DW		外形尺寸			伸縮量δ	法蘭連接尺寸
	Dw	do	L	L2	L1		1.6Mpa			2.5Mpa
							D	K	n-do	D	K	n-d0
65	76	76	340	340	105	±25	185	145	4-￠14	185	145	8-￠18
80	89	89					200	160	8-￠18	200	160
100	108	108					220	180		235	190	8-￠22
	114	114
125	133	133					250	210		270	220	8-￠26
	140	140
150	159	159					285	240	8-￠22	300	250
	168	168
200	219	219					340	295	12-￠22	360	31O	12-￠26
250	273	273					405	355	12-￠26	425	370	12-￠30
300	325	325	350	370	130	±32.5	460	410		485	430	16-￠30
350	377	377					520	470	16-￠26	555	490	16-￠33
400	426	426					580	525	16-￠30	620	550	16-￠36
450	480	480					640	585	20-￠30	670	600	20-￠36
500	530	530					715	650	20-￠33	730	660
600	630	630					840	770	20-￠36	845	770	20-￠39
700	720	720					910	840	24-￠36	960	875	24-￠42
800	820	820	590	600	220	±65	1025	950	24-￠39	1085	990	24-￠48
900	920	920					1125	1050	28-￠39	1185	1090	28-￠48
1000	1020	1020					1255	1170	28-￠42	1320	121O	24-￠56
1200	1220	1220					1485	1390	32-￠48	1530	1420	32-￠56
1400	1420	1424		640			1685	1590	36-￠48	1755	1640	36-￠62
1600	1620	1624					1930	1820	40-￠56	1975	1860	40-￠62
1800	1820	1824					2130	2020	44-￠56	2195	2070	44-￠70
2000	2020	2026					2345	2230	48-￠62	2425	2300	48-￠70
