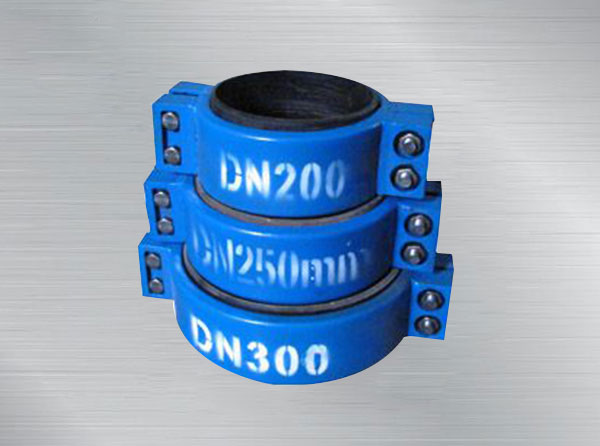

KRHD型卡箍式柔性伸縮接頭

卡箍式柔性伸縮接頭簡介：     卡箍式柔性伸縮接頭又叫做卡箍式接頭，柔性伸縮接頭，伸縮接頭等。該產品是由卡箍，密封圈，限位環及螺栓組成。是一種管道連接器，性能可靠，安裝簡便。
卡箍式柔性伸縮接頭材質：     各部分組成材質：1、卡箍：碳鋼      Q235A          2、密封圈：天然橡膠        3、限位環：Q235A        4、螺栓：高強度螺栓短管    Q235-A
卡箍式柔性伸縮接頭公稱通徑主要技術參數：

外徑接管DW	公稱通徑DN	允許管端軸向負荷kgf	伸縮量	允許轉角	小長度	安裝長度	大長度	配用螺栓d×1
89	80	2680	20	17.9	90	100	110	M12×60
108	100	3550	20	15.06	90	100	110	M14×60
133	125	4620	20	13.05	95	105	115	M14×60
159	150	5530	20	12.09	100	110	120	M14×60
194	175	7370	20	10.51	100	110	120	M16×60
219	200	9370	20	9.33	106	116	126	M16×75
245	225	11750	20	8.36	112	122	132	M16×80
273	250	14620	20	7.51	117	127	137	M18×90
325	300	20680	20	6.32	120	130	140	M18×100
377	350	27875	20	5.45	125	135	145	M18×110
426	400	35600	20	4.8	130	140	150	M18×110
480	450	45180	20	4.28	135	145	155	M18×120
530	500	55120	20	3.88	140	150	160	M18×120
630	600	65900	22	3.27	145	155	165	M20×120
720	700	70170	22	2.86	150	160	170	M20×120
820	800	84400	22	2.51	155	165	175	M20×130
920	900	106200	22	2.24	160	170	180	M20×130
1020	1000	116870	22	2.02	165	175	185	M20×130
1220	1200	130600	24	1.69	170	180	190	M22×140
1420	1400	146200	24	1.45	175	185	195	M22×140
1620	1600	158300	24	1.27	180	190	200	M22×140
1820	1800	166000	24	1.13	185	195	205	M22×150
2020	2000	179000	24	1.01	190	200	210	M24×150
2220	2200	187000	26	1.01	195	205	215	M24×150
2420	2400	196000	26	1.01	200	210	220	M24×150
2620	2600	206000	26	1.01	205	215	225	M24×160
2820	2800	253300	26	1.01	210	220	230	M27×160
3020	3000	260100	26	1.01	215	225	235	M27×160
3220	3200	286900	26	1.01	220	230	240	M27×1180

卡箍式柔性伸縮接頭安裝注意事項及應用：
       卡箍式柔性伸縮接頭安裝前須松開壓盤螺栓，將該產品拉至安裝長度，然后用對角法擰緊，切勿壓偏，如架空使用，兩端須安裝相應的固定支架。.法蘭連接采用GB4216.3－4126.5標準。如選用其它規格可另行生產。廣泛適用于各種水力發電，火力發電，建筑，化工，食品加工等行業。
